На ресурсном графике отображена...

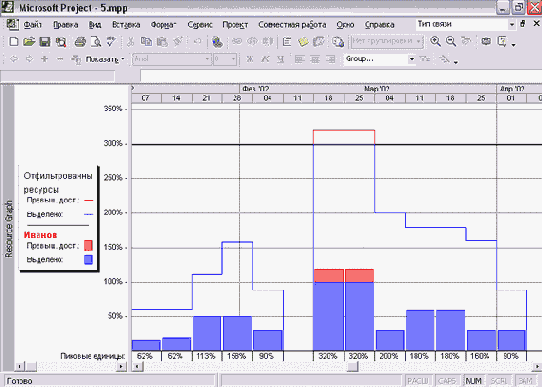

На ресурсном графике отображена загрузка в процентах всех вовлеченных в проект редакторов разделов и одного из них — Иванова


Диаграмма разделена на две части. В левой части расположена легенда, в которой выводится название ресурса и группы, информация о которых отображается в правой части. Чтобы в правой части отобразилась информация об определенном ресурсе, его нужно выбрать в левой части. Выбор ресурсов осуществляется с помощью полосы прокрутки внизу левой части диаграммы (под легендой) или клавиш и .

В правой части диаграммы находится сам ресурсный график. По горизонтали на нем расположена стандартная временная шкала, а по вертикали — единицы измерения, зависящие от типа отображаемой информации. Например, загрузка ресурса измеряется процентами (как на рис. 7.15), работа — часами, а стоимость -денежными единицами.

Рассмотрим приемы форматирования диаграммы, которые позволят нам эффективно использовать ее и строить графики, аналогичные представленному на рис. 7.15.
